《GB14907-2018 鋼結構防火涂料規范》是中國國家標準化管理委員會頒布的一項重要標準，旨在規范鋼結構防火涂料的選用、施工和質量控制，以確保鋼結構在火災發生時具備有效的防火性能。該標準依托中國豐富的建筑工程經驗和技術研究，為各類工程項目提供了明確的技術要求和指導，對于提高建筑物的火災安全性具有重要意義。下面將呈現該標準規范完整內容，為您提供相關領域的知識和指導，以助力工程建設的安全與可靠。
中華人民共和國國家標準
鋼結構防火涂料
Fire resistive coating for steel structure
GB 14907—2018
代替GB 14907—2002
2018-11-19發布 2019-06-01實施
國家市場監督管理總局
中國國家標準化管理委員會
發布
本標準的5.1.5、5.2和第7章為強制性的，其余為推薦性的。
本標準按照GB/T 1.1—2009給出的規則起草。
本標準代替GB 14907—2002《鋼結構防火涂料》。
本標準與GB 14907—2002相比，除編輯性修改外主要技術變化如下：
——增加了截面系數術語及定義(見3.2);
——修改了產品的分類和型號(見第4章;2002年版的第4章);
——修改了產品的一般要求(見5.1;2002年版的5.1);
——增加了隔熱效率偏差要求和試驗方法(見5.2、6.4.7);
——增加了pH值要求和試驗方法(見5.2、6.4.8);
——修改了耐水性、耐冷熱循環性、耐曝?zé)嵝?、耐濕熱性、耐凍融循環性、耐酸性、耐堿性、耐鹽霧腐蝕性、耐火性能要求和試驗方法(見5.2、6.4.9、6.4.10、6.4.11、6.4.12、6.4.13、6.4.14、6.4.15、6.4.16、6.5;2002年版的5.2、6.4.8、6.4.9、6.4.10、6.4.11、6.4.12、6.4.13、6.4.14、6.4.15、6.5);
——修改了理化性能試件的制備(見6.3;2002年版的6.3);
——增加了耐紫外線輻照性要求和試驗方法(見5.2、6.4.17);
——?jiǎng)h除了附加耐火性能(見2002年版的6.6);
——修改了檢驗規則(見第7章;2002年版的第7章);
——增加了鋼結構防火涂料隔熱效率試驗(見附錄A);
——修改了鋼結構防火涂料耐火試驗加載量計算(見附錄B;2002年版的附錄A);
——?jiǎng)h除了鋼結構防火涂料腐蝕性的評定(見2002年版的附錄B)。
本標準由中華人民共和國應急管理部提出并歸口。
本標準起草單位：公安部四川消防研究所、公安部消防產品合格評定中心、四川天府防火材料有限公司、杭州西子防火材料有限公司、江蘇蘭陵高分子材料有限公司、北京金隅涂料有限責任公司、北京茂源防火材料廠、廈門市大平工貿有限公司、昆山市寧華防火材料有限公司、廣州督江防火材料有限公司、江蘇海龍核科技股份有限公司。
本標準主要起草人：李風、東靖飛、孟志、聶濤、程道彬、覃文清、濮愛萍、周曉勇、張才、姚建軍、徐曉奕。
本標準所代替標準的歷次版本發布情況為：
——GB 14907—1994、GB 14907—2002。
一、范圍
本標準規定了鋼結構防火涂料的術語和定義、分類和型號、技術要求、試驗方法、檢驗規則及標志、包裝、運輸和貯存。
本標準適用于建(構)筑物鋼結構表面使用的各類鋼結構防火涂料。
二、規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB/T 191 包裝儲運圖示標志
GB/T 706—2016 熱軋型鋼
GB/T 1728—1979 漆膜、膩?zhàn)幽じ稍飼r(shí)間測定法
GB/T 3186—2006 色漆、清漆和色漆與清漆用原材料 取樣
GB/T 6388 運輸包裝收發貨標志
GB/T 9779—2015 復層建筑涂料
GB/T 9978.1—2008 建筑構件耐火試驗方法 第1部分：通用要求
GB/T 9978.6 建筑構件耐火試驗方法 第6部分：梁的特殊要求
GB/T 11263—2017 熱軋H型鋼和剖分T型鋼
GB/T 14522—2008 機械工業產品用塑料、涂料、橡膠材料人工氣候老化試驗方法 熒光紫外燈
GB 15930—2007 建筑通風和排煙系統用防火閥門
GB 50017—2003 鋼結構設計規范
GA/T 714—2007 構件用防火保護材料快速升溫耐火試驗方法
三、術語和定義
3.1
鋼結構防火涂料 fire resistive coating for steel structure
施涂于建(構)筑物鋼結構表面，能形成耐火隔熱保護層以提高鋼結構耐火極限的涂料。
3.2
截面系數 section factor
無保護鋼構件每單位長度外表面面積與單位長度對應體積的比值。
四、分類和型號
4.1 分類
4.1.1 按火災防護對象分為：
a)普通鋼結構防火涂料：用于普通工業與民用建(構)筑物鋼結構表面的防火涂料;
b)特種鋼結構防火涂料：用于特殊建(構)筑物(如石油化工設施、變配電站等)鋼結構表面的防火涂料。
4.1.2 按使用場所分為：
a)室內鋼結構防火涂料：用于建筑物室內或隱蔽工程的鋼結構表面的防火涂料;
b)室外鋼結構防火涂料：用于建筑物室外或露天工程的鋼結構表面的防火涂料。
4.1.3 按分散介質分為：
a)水基性鋼結構防火涂料：以水作為分散介質的鋼結構防火涂料;
b)溶劑性鋼結構防火涂料：以有機溶劑作為分散介質的鋼結構防火涂料。
4.1.4 按防火機理分為：
a)膨脹型鋼結構防火涂料：涂層在高溫時膨脹發泡，形成耐火隔熱保護層的鋼結構防火涂料;
b)非膨脹型鋼結構防火涂料：涂層在高溫時不膨脹發泡，其自身成為耐火隔熱保護層的鋼結構防火涂料。
4.2 耐火性能分級
4.2.1 鋼結構防火涂料的耐火極限分為：0.50 h、1.00 h、1.50 h、2.00 h、2.50 h和3.00 h。
4.2.2 鋼結構防火涂料耐火性能分級代號見表1.
4.3 型號
鋼結構防火涂料的產品代號以字母GT表示;鋼結構防火涂料的相關特征代號為：使用場所特征代號N和W分別代表室內和室外，分散介質特征代號S和R分別代表水基性和溶劑性，防火機理特征代號P和F分別代表膨脹型和非膨脹型;主參數代號以表1中的耐火性能分級代號表示。

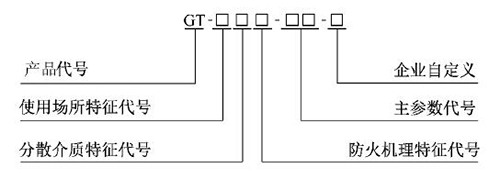

鋼結構防火涂料的型號編制方法如下：
示例1：
GT-NRP-Fp1.50-A，表示室內用溶劑性膨脹型普通鋼結構防火涂料，耐火性能為Fp1.50.自定義代號為A。
示例2：
GT-WSF-Ft2.00-B，表示室外用水基性非膨脹型特種鋼結構防火涂料，耐火性能為Ft2.00.自定義代號為B。
五、技術要求
5.1 一般要求
5.1.1 用于生產鋼結構防火涂料的原材料應符合國家環境保護和安全衛生相關法律法規的規定。
5.1.2 鋼結構防火涂料應能采用規定的分散介質進行調和、稀釋。
5.1.3 鋼結構防火涂料應能采用噴涂、抹涂、刷涂、輥涂、刮涂等方法中的一種或多種方法施工，并能在正常的自然環境條件下干燥固化，涂層實干后不應有刺激性氣味。
5.1.4 復層涂料應相互配套，底層涂料應能同防銹漆配合使用，或者底層涂料自身具有防銹性能。
5.1.5 膨脹型鋼結構防火涂料的涂層厚度不應小于1.5mm，非膨脹型鋼結構防火涂料的涂層厚度不應小于15mm。
5.2 性能要求

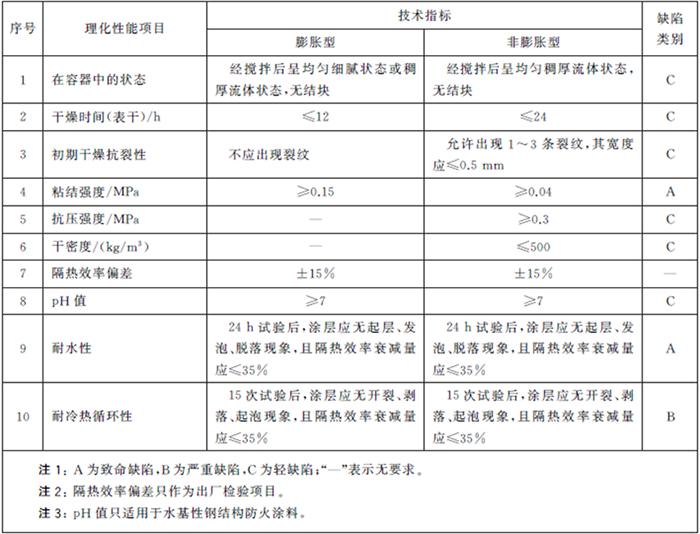

5.2.1 室內鋼結構防火涂料的理化性能應符合表2的規定。
表2 室內鋼結構防火涂料的理化性能
5.2.2 室外鋼結構防火涂料的理化性能應符合表3的規定。
表3 室外鋼結構防火涂料的理化性能

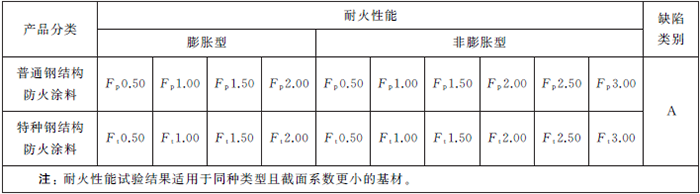

5.2.3 鋼結構防火涂料的耐火性能應符合表4的規定。
表4 鋼結構防火涂料的耐火性能
六、試驗方法
6.1 取樣
抽樣、檢查和試驗所需樣品的采取，除另有規定外，應按GB/T 3186—2006的規定進行。
6.2 制樣條件
除另有規定外，試件的制備、養護均應在環境溫度5 ℃~35 ℃，相對濕度50%~80%的條件下進行。
6.3 理化性能試件的制備
6.3.1 試件基材
采用Q235鋼材作為試件基材，徹底清除銹跡后，按規定的防銹措施進行防銹處理(適用時)。試件基材的尺寸及數量見表5.

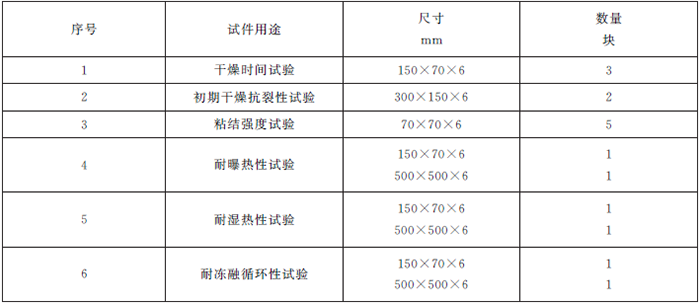

表5 試件基材的尺寸及數量

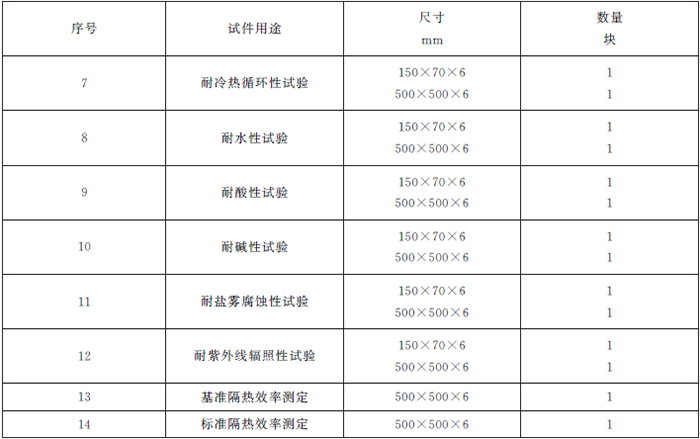

表5(續)
6.3.2 試件的涂覆和養護
按委托方提供的產品施工工藝(除加固措施外)進行涂覆施工，試件涂層厚度分別為：對于小試件(尺寸小于500mm×500mm)，P類(1.50±0.20)mm、F類(15±2)mm;對于大試件(尺寸為500mm×500mm)，P類(2.00±0.20)mm、F類(25±2)mm，且每塊大試件的涂層厚度相互之間偏差不應大于10%。達到規定厚度后應抹平和修邊，保證均勻平整。對于復層涂料，還應按委托方提供的施工工藝進行面層和底層涂料的施工。涂覆好的試件涂層面向上水平放置在試驗臺上干燥養護，除用于試驗表干時間和初期干燥抗裂性的試件外，其余試件的養護期規定為：P類不低于10d、F類不低于28d，委托方有特殊規定的按委托方的規定執行。養護期滿后方可進行試驗。
6.3.3 試件預處理
將用于6.4.9、6.4.10、6.4.11、6.4.12、6.4.13、6.4.14、6.4.15、6.4.16及6.4.17試驗的試件養護期滿后用1∶1的石蠟與松香的溶液封堵其周邊(封邊寬度不得小于5mm)，再次養護24h后方可進行試驗。
6.4 理化性能
6.4.1 在容器中的狀態
用攪拌器攪拌容器內的試樣或按規定的比例調配多組分涂料的試樣，觀察涂料是否均勻，有無結塊。
6.4.2 干燥時間
將依據6.3要求制作的試件，按GB/T 1728—1979規定的指觸法進行測試。
6.4.3 初期干燥抗裂性
按GB/T 9779—2015的6.10進行試驗。目測檢查有無裂紋出現或使用適當?shù)钠骶邷y(cè)量裂紋寬度。2塊試件均符合要求判為合格。
6.4.4 粘結強度
將依據6.3要求制作的試件的涂層中央40mm×40mm 面積內，均勻涂刷高粘結力的粘結劑(如溶劑型環氧樹脂等)，然后將鋼制聯結件粘上并壓上1kg重的砝碼，小心去除聯結件周圍溢出的粘結劑，繼續在6.2規定的條件下放置3d后去掉砝碼，沿鋼制聯結件的周邊切割涂層至板底面，然后將粘結好的試件安裝在試驗機上;在沿試件底板垂直方向施加拉力，以1500N/min~2000N/min的速度施加荷載，測得最大的拉伸荷載(要求鋼制聯結件底面平整與試件涂覆面粘結)。每一試件的粘結強度按式(1)計算。粘結強度結果以5個試驗值中剔除粗大誤差后的平均值表示。
fb = F/A ………………………………(1)
式中：
fb ——粘結強度，單位為兆帕(MPa);
F ——最大拉伸荷載，單位為牛頓(N);
A ——粘結面積，單位為平方毫米(mm2)。
6.4.5 抗壓強度
6.4.5.1 試件的制作
先在規格為70.7mm×70.7mm×70.7mm 的金屬試模內壁涂一薄層機油，將拌和后的涂料注入試模內，輕輕搖動并插搗抹平，待基本干燥固化后脫模。在規定的環境條件下養護期滿后，再放置在(60±5)℃的烘箱中干燥48h，然后再放置在干燥器內冷卻至室溫。
6.4.5.2 試驗程序
選擇試件的某一側面作為受壓面，用卡尺測量其邊長，精確至0.1mm。將選定試件的受壓面向上放在壓力試驗機(誤差小于或等于2%)的加壓座上，試件的中心線與壓力機中心線應重合，以150N/min~200N/min的速度均勻施加荷載至試件破壞。記錄試件破壞時的最大荷載。按式(2)計算每一個試件的抗壓強度。抗壓強度結果以5個試驗值中剔除粗大誤差后的平均值表示。
R = P/A …………………………………(2)
式中：
R ——抗壓強度，單位為兆帕(MPa);
P ——最大載荷，單位為牛頓(N);
A ——受壓面積，單位為平方毫米(mm2)。
6.4.6 干密度
試件制作同6.4.5.1.
采用卡尺和電子天平測量試件的體積和質量，按式(3)計算每一個試件的干密度。干密度結果以5個試驗值中剔除粗大誤差后的平均值表示。
ρ = m/V ………………………………(3)
式中：
ρ ——干密度，單位為千克每立方米(kg/m3);
m ——質量，單位為千克;
V ——體積，單位為立方米(m3)。
6.4.7 隔熱效率偏差
6.4.7.1 基準隔熱效率的測定
型式檢驗時，按附錄A 的規定，對依據6.3要求制作的“基準隔熱效率測定”用試件進行隔熱效率試驗，其隔熱效率(T0)為鋼結構防火涂料的基準隔熱效率。
6.4.7.2 隔熱效率偏差測試
出廠檢驗時，按附錄A 的規定，對依據6.3要求制作的“標準隔熱效率測定”用試件進行隔熱效率試驗，其隔熱效率(T 標)為鋼結構防火涂料的標準隔熱效率。隔熱效率偏差按附錄A 的規定進行計算。
6.4.8 pH 值
按產品施工工藝要求，首先用攪拌器攪拌容器內的試樣或按規定的比例調配多組分涂料的試樣至混合均勻狀態，然后采用pH 計測量其pH 值。
6.4.9 耐水性
6.4.9.1 將依據6.3要求制作的試件全部浸泡于盛有自來水的容器中。試驗期間應觀察并記錄小試件表面的防火涂料涂層外觀情況，直至達到規定的試驗時間。
6.4.9.2 取出經過6.4.9.1試驗的大試件，放在(23±2)℃的環境中養護干燥后，按附錄A 的規定測試其隔熱效率并計算衰減量。
6.4.10 耐冷熱循環性
6.4.10.1 將依據6.3要求制作的試件置于(23±2)℃的空氣中18h，然后將試件放入(-20±2)℃低溫箱中冷凍3h，再將試件從低溫箱中取出立即放入(50±2)℃的恒溫箱中3h。此為1次循環，按此反復循環試驗。試驗期間，每一次循環結束時應觀察并記錄小試件表面的防火涂料涂層外觀情況，直至達到規定的循環次數。
6.4.10.2 取出經過6.4.10.1試驗的大試件，放在(23±2)℃的環境中養護干燥后，按附錄A 的規定測試其隔熱效率并計算衰減量。
6.4.11 耐曝?zé)嵝?/p>
6.4.11.1 將依據6.3要求制作的試件垂直放置在(50±2)℃的烘箱中。試驗期間，每隔24h應觀察并記錄小試件表面的防火涂料涂層外觀情況，直至達到規定的試驗時間。
6.4.11.2 取出經過6.4.11.1試驗的大試件，放在(23±2)℃的環境中養護干燥后，按附錄A 的規定測試其隔熱效率并計算衰減量。
6.4.12 耐濕熱性
6.4.12.1 將依據6.3要求制作的試件垂直放置在濕度90%±5%、溫度(45±5)℃的試驗箱中。試驗期間，每隔24h應觀察并記錄小試件表面的防火涂料涂層外觀情況，直至達到規定的試驗時間。
6.4.12.2 取出經過6.4.12.1試驗的大試件，放在(23±2)℃的環境中養護干燥后，按附錄A 的規定測試其隔熱效率并計算衰減量。
6.4.13 耐凍融循環性
6.4.13.1 將依據6.3要求制作的試件置于(23±2)℃的自來水中18h，然后將試件放入(-20±2)℃低溫箱中冷凍3h，再將試件從低溫箱中取出立即放入(50±2)℃的恒溫箱中3h。此為1次循環，按此反復循環試驗。試驗期間，每一次循環結束時應觀察并記錄小試件表面的防火涂料涂層外觀情況，直至達到規定的循環次數。
6.4.13.2 取出經過6.4.13.1試驗的大試件，放在(23±2)℃的環境中養護干燥后，按附錄A 的規定測試其隔熱效率并計算衰減量。
6.4.14 耐酸性
6.4.14.1 將依據6.3要求制作的試件全部浸泡于3%的鹽酸溶液中。試驗期間，每隔24h應觀察并記錄小試件表面的防火涂料涂層外觀情況，直至達到規定的試驗時間。
6.4.14.2 取出經過6.4.14.1試驗的大試件，放在(23±2)℃的環境中養護干燥后，按附錄A 的規定測試其隔熱效率并計算衰減量。
6.4.15 耐堿性
6.4.15.1 將依據6.3要求制作的試件全部浸泡于3%的氨水溶液中。試驗期間，每隔24h應觀察并記錄小試件表面的防火涂料涂層外觀情況，直至達到規定的試驗時間。
6.4.15.2 取出經過6.4.15.1試驗的大試件，放在(23±2)℃的環境中養護干燥后，按附錄A 的規定測試其隔熱效率并計算衰減量。
6.4.16 耐鹽霧腐蝕性
6.4.16.1 將依據6.3要求制作的試件按GB15930—2007的7.11的規定進行試驗。試驗期間，每一次循環結束時應觀察并記錄小試件表面的防火涂料涂層外觀情況，直至達到規定的循環次數。
6.4.16.2 取出經過6.4.16.1試驗的大試件，放在(23±2)℃的環境中養護干燥后，按附錄A 的規定測試其隔熱效率并計算衰減量。
6.4.17 耐紫外線輻照性
6.4.17.1 將依據6.3要求制作的試件按GB/T14522—2008的表C.1規定的第2種暴露周期類型進行試驗。試驗期間，每二次循環結束時應觀察并記錄小試件表面的防火涂料涂層外觀情況，直至達到規定的循環次數。
6.4.17.2 取出經過6.4.17.1試驗的大試件，放在(23±2)℃的環境中養護干燥后，按附錄A 的規定測試其隔熱效率并計算衰減量。
6.5 耐火性能
6.5.1 試驗裝置
符合GB/T 9978.1—2008中第5章對試驗裝置的要求。
6.5.2 試驗條件
普通鋼結構防火涂料采用建筑纖維類火災升溫條件，試驗爐內溫度及壓力應符合GB/T 9978.1—2008中6.1和6.2的相關規定;特種鋼結構防火涂料采用烴類(HC)火災升溫條件，試驗爐內溫度應符合GA/T 714—2007中5.1.2的相關規定，爐內保持正壓。
試驗爐內用于溫度和壓力測量的儀器設備，其數量、布置方式及測量要求應符合GB/T 9978.1—2008和GB/T 9978.6的相關規定。
6.5.3 試件制作
采用GB/T 11263—2017規定的HN400×200熱軋H 型鋼(截面系數為161m-1)和GB/T 706—2016規定的36b熱軋工字鋼(截面系數為126m-1)作為試驗基材。試件制作時，首先按GB/T 9978.6的相關規定設置試件熱電偶(均用于測量試件的平均溫度)，然后依據產品使用說明書規定的工藝條件對試件受火面進行涂覆，形成涂覆的鋼梁試件，并放在6.2規定的條件下養護，養護期由委托方確定。
6.5.4 涂層厚度的確定
涂層厚度應在試件各受火面進行測量，且沿試件長度方向每米不少于2個測量截面。每個截面上共7個測量點(見圖1)，其中腹板兩側中部各一個，上翼緣下表面兩側中部各一個，下翼緣上表面兩側中部各一個，下翼緣下表面中部一個。涂層厚度(包括防銹漆、防銹液、面漆及加固措施等厚度在內)以剔除測量值中的最大值和最小值后的平均值表示。涂層厚度精確至：0.1mm(P類)，1mm(F類)。
圖1 試件截面上涂層厚度測量點位置
6.5.5 試件安裝、約束與加載
6.5.5.1 試件應水平、簡支安裝在水平燃燒試驗爐上。試件三面受火，上表面覆蓋標準蓋板，蓋板可采用密度為(650±200)kg/m3 的加氣混凝土板或輕質混凝土板，每塊蓋板的厚度為(150±25)mm、長度不大于1m、寬度大于或等于梁上翼緣的3倍寬度且不小于600mm。蓋板與梁的上翼緣之間設一層硅酸鋁纖維棉，其寬度等于梁的上翼緣寬度。試件受火長度不小于4000mm，試件的支撐點間距(凈跨度)及總長度應符合GB/T 9978.6中對試件尺寸的相關規定。試件的其他安裝和約束要求應符合GB/T 9978.6的相關規定。
6.5.5.2 試件加載條件應符合GB/T 9978.6的相關規定，試件承受四點集中荷載模擬的均布荷載，荷載總量對應設計彎矩極限值(按GB 50017—2003中4.1規定進行計算)的60%，且應符合整體穩定性的要求。計算時應采用鋼材的設計強度。實際加載量為總荷載量扣除鋼梁、標準蓋板自重(試驗前進行稱量)而得出的荷載量。加載量在整個試驗過程中應保持恒定(偏差在規定值的±5%以內)。HN400×200熱軋H 型鋼和36b熱軋工字鋼的實際加載量的計算示例見附錄B。
6.5.6 判定準則
6.5.6.1 判定條件
鋼結構防火涂料的耐火極限以試件失去承載能力或達到規定的平均溫度的時間來確定。
6.5.6.2 承載能力
在整個耐火試驗時間內，試件的最大彎曲變形量不應超過
mm(L0為試件的凈跨度，h為試件截面上抗壓點與抗拉點之間的距離)。
6.5.6.3 試件溫度
在整個耐火試驗時間內，試件的平均溫度不應超過538℃。
6.5.7 耐火性能的表示
鋼結構防火涂料的耐火性能試驗結果應包括升溫條件、試驗基材類型、截面系數、涂層厚度、耐火性能試驗時間或耐火極限等信息，并注明涂層構造方式和防銹處理措施。耐火性能試驗時間或耐火極限精確至0.01h。
七、檢驗規則
7.1 檢驗分類
7.1.1 出廠檢驗
出廠檢驗項目分為常規項目和抽檢項目?jī)深?。常?guī)項目應至少包括：在容器中的狀態、干燥時間、初期干燥抗裂性和pH 值，且應按批檢驗。抽檢項目應至少包括：干密度、隔熱效率偏差、耐水性、耐酸性、耐堿性，且應在每季度或每生產500t(P類)、1000t(F類)產品(先到為準)之內至少進行一次檢驗。
7.1.2 型式檢驗
型式檢驗項目為5.1.5、5.2規定的全部項目。
有下列情形之一，產品應進行型式檢驗：
a)新產品投產或老產品轉廠生產時試制定型鑒定;
b)正式生產后，產品的配方、工藝、原材料有較大改變時;
c)產品停產一年以上恢復生產時;
d)出廠檢驗結果與上次型式檢驗結果有較大差異時;
e)發生重大質量事故整改后;
f)質量監督機構依法提出要求時。
7.2 組批與抽樣
7.2.1 組批
組成一批的鋼結構防火涂料應為同一次投料、同一生產工藝、同一生產條件下生產的產品。
7.2.2 抽樣
出廠檢驗樣品應分別從不少于200kg(P類)、500kg(F類)的產品中隨機抽取40kg(P類)、100kg(F類)。
型式檢驗樣品應分別從不少于1000kg(P類)、3000kg(F類)的產品中隨機抽取300kg(P類)、500kg(F類)。
7.3 判定規則
7.3.1 出廠檢驗判定
出廠檢驗的常規項目全部符合要求時判該批產品合格;常規項目發現有不合格的，判該批產品不合格。抽檢項目全部合格的，產品可正常出廠;抽檢項目有不合格的，允許對不合格項進行加倍復驗，復驗合格的，產品可繼續生產銷售;復驗仍不合格的，產品停產整改。
7.3.2 型式檢驗判定
型式檢驗項目全部符合要求時，判該產品合格。有缺陷時的合格判定規則如下，檢驗結論中需注明缺陷類別和數量：
a)A=0;
b)B≤2;
c)B+C≤3.
八、標志、包裝、運輸和貯存
8.1 產品標志應包含產品名稱、型號規格、執行標準、商標(適用時)、制造商、生產廠、生產地址、生產日期或生產批號、出廠日期、貯存期等。
8.2 產品包裝運輸?shù)南嚓P(guān)標志應符合GB/T 191及GB/T 6388的規定，包裝內應附產品合格證和產品使用說明書。
8.3 產品說明書中應明示產品的涂覆量、施工工藝[包括鋼基材的處理要求、防銹底漆(適用時)、加固措施(適用時)、面漆(適用時)]及警示等。
8.4 產品運輸時應防止雨淋，曝曬、裝卸時應輕拿輕放，并應遵守運輸部門的有關規定。
8.5 產品應貯存在干燥、通風、防止日光直接照射的場所。
附錄A (規范性附錄)鋼結構防火涂料隔熱效率試驗
A.1 試件
本試驗所采用的試件為6.4.7中提及的“基準隔熱效率測試”用試件和“標準隔熱效率測試”用試件，以及6.4.9.2、6.4.10.2、6.4.11.2、6.4.12.2、6.4.13.2、6.4.14.2、6.4.15.2、6.4.16.2、6.4.17.2中提及的大試件。
A.2 試驗裝置
試驗裝置應至少包括水平燃燒試驗爐、熱電偶、爐壓測量探頭等。試驗爐開口尺寸不應小于1000mm×1000mm，其內襯材料應采用耐高溫隔熱材料(密度應小于1000kg/m3，厚度不小于50mm)。試驗爐可采用液體或氣體燃料，爐內的溫度及壓力能得到有效的監視和控制。熱電偶(絲徑不小于0.5mm)、爐壓測量探頭等應符合GB/T 9978.1—2008中5.5的相關規定。
A.3 試驗程序
A.3.1 組批
按試驗爐開口尺寸大小的不同，在滿足A.3.2規定的安裝條件下，可一次試驗一塊或多塊試件。
A.3.2 安裝
試件涂覆面向下水平安裝在試驗爐上，涂覆面應與試驗爐爐蓋下表面基本平齊，試件的背火表面覆蓋一層名義厚度為50mm、體積密度為128kg/m3 的干燥硅酸鋁纖維毯。試件的受火尺寸不應小于450mm×450mm，其邊緣與爐膛內壁之間的距離不應小于250mm。當多塊試件同時進行試驗時，相鄰試件邊緣之間的間距不應大于500 mm。試件的周邊與安裝框架之間的間隙處應填塞硅酸鋁纖維棉。
A.3.3 試驗條件
試驗爐內溫度及壓力應符合GB/T 9978.1—2008中6.1和6.2的相關規定。
A.3.4 溫度測量
A.3.4.1 試驗爐內溫度
在試驗爐內距離每塊試件下表面100mm 處的水平面上至少應布置1支爐內熱電偶，熱電偶與爐膛內壁之間的距離不應小于300mm，熱電偶的總數量不應少于4支。
A.3.4.2 試件背火面溫度
每塊試件的背火面溫度采用2支熱電偶進行測量，其中1支位于試件背火表面中心，另1支位于試件背火表面中心線上距中心125mm 處。熱電偶與試件背火面的固定方式應符合GB/T 9978.1—2008的相關規定。
A.4 試驗結果
試件的隔熱效率以試件背火面平均溫度達到500℃時的試驗時間來表示，單位為分鐘。
A.5 隔熱效率偏差
鋼結構防火涂料的隔熱效率偏差采用式(A.1)計算：
η =(T標 - T0)/ T0 ×100% ……………………………(A.1)
式中：
η ——隔熱效率偏差，%;
T0 ——基準隔熱效率，單位為分鐘;
T標——標準隔熱效率，單位為分鐘。
A.6 隔熱效率衰減量
鋼結構防火涂料的隔熱效率衰減量采用式(A.2)計算：
θ =(T0 -T)/ T0 ×100% …………………………(A.2)
式中：
θ ——隔熱效率衰減量，%;
T0 ——基準隔熱效率，單位為分鐘;
T ——耐久性試驗后大試件的隔熱效率，單位為分鐘。
注：當T ≥T0 時，表示試件的隔熱效率無衰減。
附錄B (規范性附錄)鋼結構防火涂料耐火試驗加載量計算
B.1 已知條件
鋼梁為Q235鋼材，抗彎強度為f(N/mm2)。鋼梁安裝方式為水平簡支，計算跨度為L(zhǎng)0(mm)、受壓翼緣寬度為b1(mm)、翼緣厚度為t1(mm)、腹板厚度為d(mm)、截面高度h(mm)、截面回轉半徑為iy(mm)、截面模量為Wx(mm3)、強度折減系數為k、屈服強度為fy(N/mm2)、自重為g(N/m)。標準蓋板自重經稱量為q0(N/m)。
B.2 均布荷載計算
鋼梁受載后其截面上實際產生的最大彎矩Mmax采用式(B.1)計算：
Mmax =(1/8)qmaxL02 ……………………………(B.1)
按GB 50017—2003中4.1規定，鋼梁截面上的設計彎矩Mx應符合式(B.2)的要求。
Mx /(γxWx)≤ kf ………………………………(B.2)
式中，對于工字形截面γx=1.05.當梁受壓翼緣自由外伸寬度與其厚度之比大于
而不超過
時，γx=1.0.
由式(B.2)，鋼梁截面上的設計彎矩極限值M極限應采用式(B.3)計算：
M極限 = kγxWxf ………………………………(B.3)
依據6.5.5的規定，Mmax=M極限×60%，由式(B.1)和式(B.3)推出均布荷載qmax：
qmax =4.8kγxWxf / L02 ……………………………(B.4)
B.3 穩定性驗證
B.3.1 驗證原則
按GB 50017—2003中4.2.1規定，若L0/b1>13.則應計算梁的整體穩定性。
B.3.2 穩定系數的計算
按GB 50017—2003中B.5規定，對于均勻彎曲的受彎構件：
(1)當λy<
時，對于雙軸對稱的工字形截面(含H型鋼)，其穩定系數φb可按式(B.5)計算。
式中：
λy = L0 / iy。
(2)當λy<
時，其穩定系數φb應按GB 50017—2003中B.1和B.2的規定進行計算，并且當計算所得的φb>0.6時，應采用式(B.6)對其進行修正計算。
φ'b = 1.07 - 0.282 / φb ……………………………(B.6)
B.3.3 驗證條件
按GB 50017—2003中4.2.2規定，在處于整體穩定的條件下，鋼梁截面上的最大彎矩Mmax應符合式(B.7)的要求。
Mmax ≤ kfφbWx ………………………………(B.7)
當穩定系數經過修正后，應采用φb'代替式(B.7)中的φb。
若不符合以上驗證條件，應按GB 50017—2003中4.2規定，以梁的整體穩定性計算均布荷載qmax。
B.4 加載量計算
依據6.5.5的規定，試件的實際加載量F采用式(B.8)計算：
F =(qmax - g - q0)L0 ………………………………(B.8)
示例1：
已知：試驗基材為GB/T 11263—2017規定的HN400×200熱軋H型鋼，f=215 N/mm2、L0=4200mm、b1=200mm、t1=13mm、d=8mm、h=400mm、iy=45.4mm、Wx=1190000mm3、k=0.9、fy=235N/mm2、g=646.8N/m，所用標準蓋板自重經稱量q0=573.3N/m。求鋼梁的實際加載量F。
計算程序如下：
(1)均布荷載計算：
由于梁受壓翼緣自由外伸寬度與其厚度之比為
，而
，所以γx=1.05.由式(B.4)得：
qmax = 4.8kγxWxf / L02=4.8×0.9×1.05×1190000×215/42002 = 65.790kN/m
(2)穩定性驗證：
因L0/b1=4200/200=21>13.應計算梁的整體穩定性。
λy=L0/iy=4200/45.4=92.51<
=120.由式(B.5)得：
由式(B.1)得：
Mmax =(1/8)qmaxL02 =(1/8)×65.790×42002=145067N·m
而，kfφbWx=0.9×215×0.88×1190000=202633N·m
所以，Mmax
(3)加載量計算：
由式(B.8)得：
F =(qmax - g - q0)L0=(65790-646.8-573.3)×4.2=271kN
示例2：
已知：試驗基材為GB/T 706—2016規定的36b熱軋工字鋼，f=215N/mm2、L0 =4200mm、b1 =138mm、t1 =15.8mm、d=12.0mm、h=360mm、iy=26.4mm、Wx=919000mm3、k=0.9、fy=235N/mm2、g=643.8N/m，所用標準蓋板自重經稱量q0=573.3N/m。求鋼梁的實際加載量F。
計算程序如下：
(1)均布荷載計算： 由于梁受壓翼緣自由外伸寬度與其厚度之比為
，而
，所以γx=1.05.由式(B.4)得：
qmax = 4.8kγxWxf / L02=4.8×0.9×1.05×919000×215/42002 = 50.808kN/m
(2)穩定性驗證：
因L0/b1=4200/138=30>13.應計算梁的整體穩定性。
λy=L0/iy=4200/26.4=159.09>
=120.按GB 50017—2003中B.2的規定計算梁的整體穩定系數：
查表(見GB 50017—2003中表B.2)，當L0=4000mm和L0=5000mm時，其對應穩定性系數分別為0.93和0.73.采用線性插值法計算，當L0=4200mm時，梁的穩定性系數φb=0.89>0.6.按式(B.6)對其進行修正：
φb'=1.07-0.282/φb=1.07-0.282/0.89=0.75
由式(B.1)得：
Mmax =(1/8)qmaxL02 =(1/8)×50.808×42002=112032N·m
而，kfφb'Wx=0.9×215×0.75×919000=133370N·m
所以，Mmax
(3)加載量計算：
由式(B.8)得：
F =(qmax - g - q0)L0=(50808-643.8-573.3)×4.2=208kN
以上便是《GB14907-2018》鋼結構防火涂料規范標準完整版，它的實施不僅有助于提高建筑物的火災安全性，還促進了建筑行業的可持續發展。它是工程質量與安全的堅實保障，也是中國建筑技術不斷進步的體現。我們希望本文為您提供的資料和指導有助于更好地理解與應用這一標準，進一步推動建筑行業的發展，讓人們?cè)诮ㄖ飪?nèi)部工作、生活和休息時能夠享受到更高水平的安全與舒適?；馂?zāi)防護是我們共同的責任，也是保護生命財產安全的不懈追求。
